Analise  de  Circuitos em Corrente Continua
Aula09: Divisor de Tensão com Carga

Bibliografia:
Analise de Circuitos em Corrente Continua - Rômulo O. Albuquerque - Editora Érica
Analise e Simulação de Circuitos no Computador - MultSIM2001 - Rômulo O. Albuquerque - Editora Érica

1.Divisor de Tensão sem Carga                                                  ( Inicio )

Como já visto em aulas anteriores, um divisor de tensão é um circuito serie, figura1. Se a tensão de entrada é a da bateria E, e a de  saída é obtida em uma das resistências, R2, o seu valor será dado por:

Divisor de Tensão sem Carga Caso seja conectado uma uma resistência entre A e B, de valor RL,  o valor da tensão entre A e B diminuirá pelo efeito de carga exercido por essa resistência, pois o valor efetivo da resistência entre A e B agora será R2//RL,  figura2.
Fig01: Divisor de tensão sem carga

2.Divisor de Tensão com Carga ( Inicio )

Se adicionarmos uma resistência ao divisor de tensão da figura1, o efeito de carga exercido por essa resistência diminuirá a tensão ( em relação ao valor sem carga ).

Divisor de Tensão com Carga A expressão da tensão na carga (RL) será: onde Rx=R2//RL

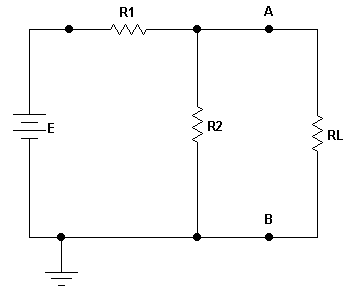

Fig02: Divisor de tensão com carga

Como Rx < R2 então  a tensão entre A e B, UAB,  com carga será menor do que UAB sem carga.

3. Exemplo    ( Inicio )

 Seja o divisor de tensão da figura4. Seja RL a resistência  conectada em paralelo com R2. Calcule a tensão indicada pelo voltímetro para 3 casos:

a) RL infinito ( sem carga ), chave A para cima( independentemente da chave B )
b) RL = 15K, chave  A para baixo e chave B para baixo
c) RL=150KK, portanto RL>>> R2 =15K, chave  A para baixo e chave B para cima.

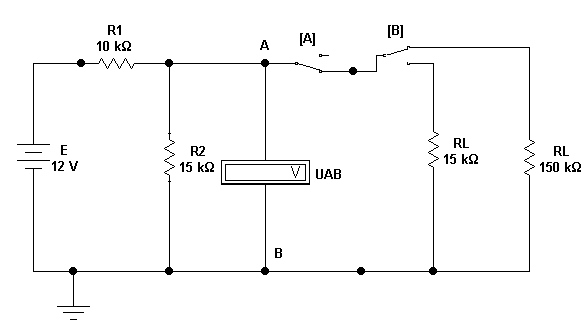

Fig04: Divisor de tensão em três situações - sem carga - carga baixa - carga alta

Caso a - carga infinita

Nesse caso :

Caso b - RL =15K

Nesse caso  o efeito de carga de RL será Rx=R2//RL = 15K//15K =7,5K

E portanto a tensão UAB valerá:

Caso c - RL =150K

Nesse caso o efeito de carga de RL será: Rx=15K//150K =13,6K

E portanto a tensão UAB valerá:

Como podemos verificar no ultimo caso o efeito de carga é pequeno ( a tensão com carga e sem carga tem praticamente o mesmo valor ), pois  o valor da carga ( RL) é muito alto.
 Atenção!!! RL deve ser muito maior que  R2//R1, quando você estudar o teorema de Thevenin entenderá melhor essa questão ).

 4.1) Abra o arquivo ExpCC07 e identifique o circuito da figura5. Os valores teóricos já foram  calculados. Ative o circuito e meça a tensão entre A e B para todas  as combinações das chaves A e B da tabela I.Anote os valores medidos na tabela I.

Fig05: Circuito para experiência07 item 1

Tabela I

4.2) Para o circuito da figura06  calcule os valores máximo e mínimo para a tensão entre A e B.  Anote os valores calculados na tabela II.

4.3) Abra o arquivo ExpCC07b  e identifique o circuito da figura6. Meça a tensão entre A e B usando o multímetro. Anote os valores medidos na tabela II.

Tabela II

5.Conclusões:

6.Exercícios Propostos                                                                            ( Inicio )

1) Calcule a tensão entre A e B em cada caso.    Dica : Use a expressão do divisor de tensão

Clique aqui para ver a resposta do caso a        Clique aqui para ver a resposta do caso b

2) Calcule a máxima e a mínima tensão entre A e B.

Clique para ver a solução: Tensão mínima Tensão máxima

  ( Inicio )
