EWB5.12
- Curso Introdutório - Efetuando
uma Simulação AC
A
seguir mostraremos como usar os instrumentos para tensão alternada (CA).Para
obter um sinal alternado senoidal temos duas alternativas :
1. Gerador de funções
2. Gerador de tensão senoidal
Gerador de Funções
Para inserir o gerador de funções clique no ícone |
Aparecerá a caixa de componentes |
O segundo da esquerda para a direita é o gerador de funções.Arraste-o para a área de trabalho e dê duplo
clique no seu ícone>>>> |
Aparecerá
o painel do mesmo.

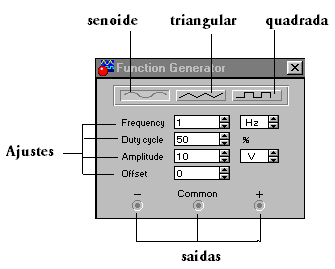

Fig1.14: Painel do Gerador de Funções
As
tensões que podem ser obtidas são senoidal , triangular e quadrada.
Os ajustes que podem ser feitos são: Freqüência, Ciclo de trabalho ( só para
quadrada e triangular ) Amplitude e Offset n( adição de nível DC ).
As saídas podem ser obtidas entre os terminais ( +
) e ( - ) ou entre o comum e qualquer um deles . A amplitude
indicada no painel ( por exemplo como na Fig1.14 ) se refere
à tensão entre ( + ) e comum ou entre
( -) e comum. Entre ( + ) e ( - ) obteremos 20V. As saídas (+) e (-)
estão defasadas de 180º.
O valor da amplitude indicada é de pico.
Ligue
entre (+) e comum dois resistores , R1=3K e R2=2K como na Fig1.15. Insira
um amperímetro e três voltímetros. Ajuste os instrumentos para AC
e a resistência interna dos voltímetros para 1000000Mega.
Ajuste o Gerador de Funções em : senoidal/10Vp/60Hz

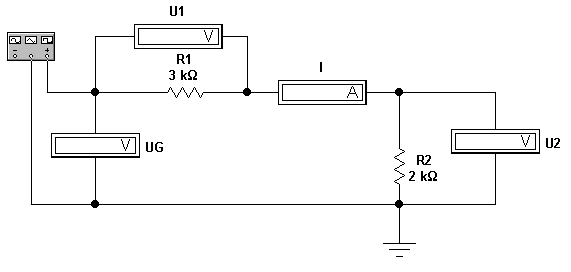

Fig1.15: Gerador de Funções alimentando com
tensão senoidal um circuito
Quais os valores esperados nos instrumentos ? A seguir o resultado da
simulação.

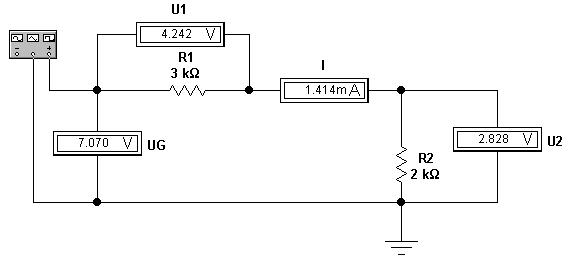

Fig1.16: Gerador de Funções alimentando com
tensão senoidal um circuito - Resultado da simulação
Lembre-se !! O valor ajustado no Gerador de Funções é de pico (10V) e
os instrumentos medem valor eficaz.
2. Gerador de Tensão senoidal
Clicando na caixa de componentes Fontes ( Sources )
Fig1.17: Caixa de componentes Fontes ( Sources ) - Fonte AC senoidal
Dando duplo clique no ícone da fonte se abrirá uma caixa de dialogo.
Nesta poderemos configurar a fonte AC ( Valor eficaz, freqüência,angulo de
fase inicial).
Ajuste a fonte em 10V(RMS)/60Hz/0º.
Arraste uma fonte AC para a área de trabalho e dois resistores resistor
de 3K e 2K. Conecte-os como na Fig1.17, em seguida ative o circuito. O resultado
está indicado na Fig1.17.

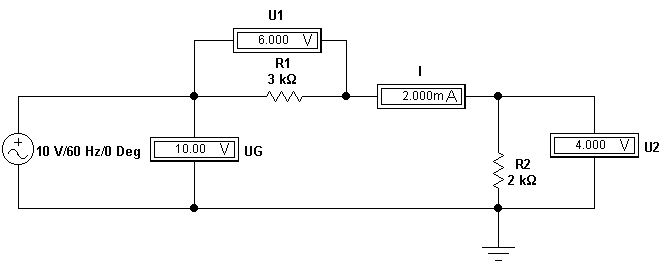

Fig1.18: Gerador de Tensão AC alimentando com tensão senoidal um circuito
3. Osciloscópio
O osciloscópio do EWB tem muitas das funções de um osciloscópio real.
Para inserir o osciloscópio vá na caixa de componentes Instruments e clique no ícone |
Aparecerá o painel do osciloscópio Fig1.19.

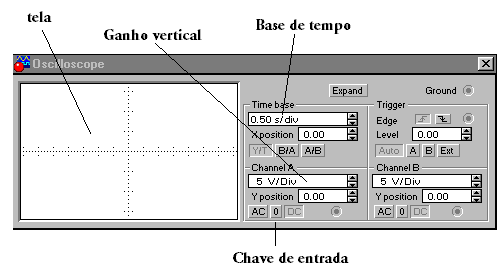

Fig1.19. Osciloscópio |
Base de Tempo( Time Base ): Controla a escala no eixo horizontal quando Y/T é selecionado ( caso mais comum).Ex: 0.5s/Div significa que cada divisão na horizontal representa 0.5s
Canal A ou B:
Volts/Div : Controla a escala no eixo vertical . Ex: 5V/Div
significa que cada divisão na vertical representa 5V.
Chaves de entrada:
0 : a entrada é aterrada. é quando estabelecemos o zero de referencia .
DC : o sinal a ser visto é acoplado diretamente.Caso o sinal tenha offset será
deslocado ( para cima ou paera baixo ).
AC : Acopla o sinal através de um capacitor, desta forma bloqueando
qualquer tensão continua.
Exemplo: seja o circuito , no qual no canal A ligamos um sinal senoidal e
no canal B uma onda quadrada.
Fig1.19: Osciloscópio conectado a uma onda quadrada ( canal A ) e onda senoidal ( Canal B )
Após ligar o botão de simulação obteremos as formas de onda.

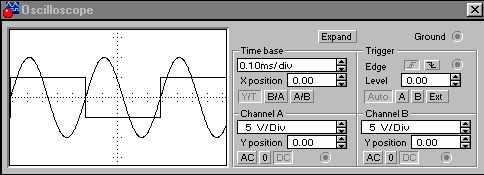

Fig1.20: Osciloscópio indicando as formas de
onda do canal A ( quadrada) e do canal B( onda senoidal )
