Curso Rápido Microcap6-Aula 02

Bibliografia: Analise de Circuitos em Corrente Continua - Rômulo Oliveira Albuquerque -  Editora Érica

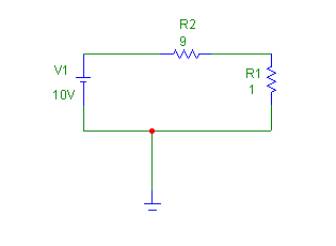

Vamos  construir um circuito serie , o qual é bem conhecido por todos, como o da Fig06.

Obs: Todos  os resistores estão em  Ohms e a bateria em Volts.
Observe que  existem  os seguintes componentes no circuito : Uma bateria , dois resistores e o terra.

Adicionando componentes  na Área de Trabalho

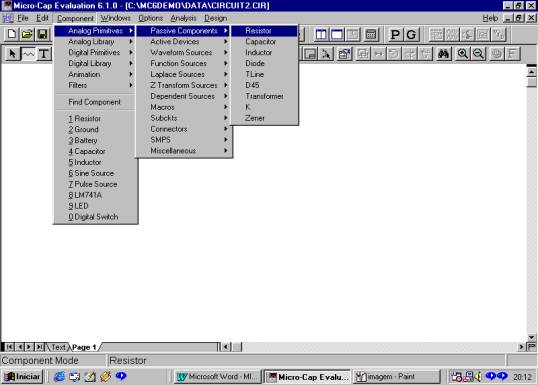

a) podemos ir em  Component  Þ Analog Primitives  Þ Passive Componentes  Þ Resistor   para colocar um, resistor na área de trabalho, Fig07.

Fig07: Adicionando  um resistor à área de trabalho

b) Ir  direto no ícone  do resistor, como na Fig08, dar um clique no mesmo  e em seguida  dar um clique na área de trabalho posicionando  o resistor. Em outras palavras , existem  alguns componentes que pode ser obtidos diretamente do ícone do mesmo ( terra,  resistor, capacitor, diodo, transistor, inversor, bateria e  fonte de pulsos.( na verdade você pode adicionar componentes à essa lista ).

Após ter  selecionado o componente , posicione-o na área de trabalho. Para gira-lo, aperte o botão esquerdo do mouse e clique no botão direito que o mesmo girará  90º, ou use os ícones a seguir ( após selecionar o objeto)

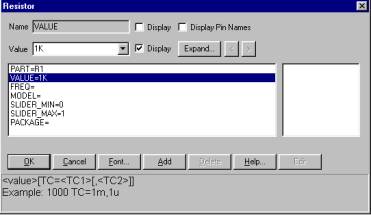

Em seguida  clicando em cima do ícone do componente  aparecerá uma janela de atributos , Fig10.Esta janela permitirá  dar valor ao componente ou modificar alguns parâmetros do modelo ( no caso de diodos, transistores , etc ).

Repita para o outro resistor.

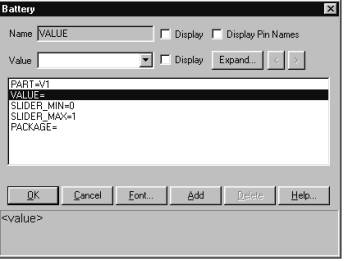

Insira a bateria, para isso clique no ícone  da bateria e em seguida clique na área de trabalho no local onde será inserida a bateria. Atribua o valor  de 10V para  ela .A Fig11 mostra a janela de atributos  para a bateria.
