| Após ter posicionado os componentes na área de
trabalho, resta conecta-los. Para
ligar |
| dois componentes use
Wire Mode
( Ctrl + W )
Þ |
|
| Nesse instante o ponteiro
do mouse se transformará
em Þ |
|
|
|
|
|
Fig12: Conectando os
componentes |
Clique em uma das extremidades
de um componente e em
seguida arraste ( com botão esquerdo do mouse ) até tocar na extremidade do
outro componente, em seguida solte. Estará feita
a conexão .
Obs:
a)
Após a conexão ser feita observe que o fio estará
selecionado ( vermelho ), isto significa que se você apertar
Delete
( teclado )
a conexão será desfeita. |
| b) Para
selecionar qualquer componente use o ícone
Þ |
|
c) Você pode deslocar
um fio para baixo/cima
e para direita / esquerda clicando em cima do fio e
arrastando com o ponteiro do mouse caso
a ferramenta Seleção esteja selecionada.
d) Após ter conectado todos os componentes o seu circuito ficará
como o da figura13
|
 |
|
|

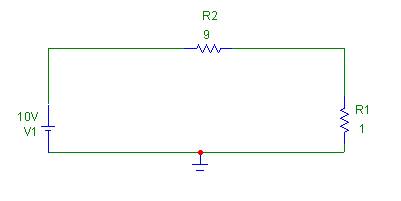

Figura13: Circuito após completar
todas as conexões |
.
|
|
Adicione sempre um terra ao seu circuito antes
de iniciar a simulação.
Para efetuar a simulação do nosso circuito
usaremos o seguinte procedimento.
Ir em Analisys Þ Dynamic DC
|
