Curso Rápido Microcap6-Aula 04
Efetuando uma Simulação DC
Bibliografia: Analise de Circuitos em Corrente Continua - Rômulo Oliveira Albuquerque - Editora Érica
Em uma simulação DC o ponto quiescente
será determinado, caso o circuito tenha capacitores os mesmos serão colocados
em aberto e os indutores serão colocados em curto. No nosso exemplo esses
componentes não existem, e a analise DC que faremos será a Dynamic DC ,
que permite atualização dos resultados caso mudemos os valores
dos componentes.O circuito que está sendo simulado é o da figura13 na
aula03.Indo em
Analysis Þ Dynamic DC
os valores de corrente, tensão nos nós e potencia poderão ser calculados para
isso basta clicar nos seguintes ícones
|
Da esquerda para a direita: Para indicar: os nós , tensão nos nós, correntes e potências |

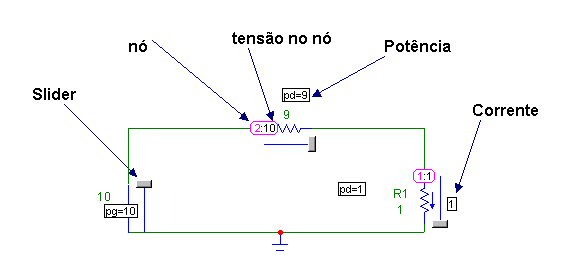

A seguir os resultados da simulação, com
a indicação dos nós, tensões nos nós, corrente e potências, na figura14.
|
|
|
Figura14:Circuito com os resultados da simulação |
| Obs: Caso os Sliders não estejam visíveis clicar no ícone , e em Common Option selecione Show Slider ou vá em Options Þ Preferences |
|
Os slider permitem que você mude os valores das resistências e da fonte enquanto a tualiza os valores de U, I e P. Para mudar , clique com o cursor do mouse e em seguida arraste ou então clique e use as setas de direcional para cima e para baixo para mudar os valores.
Para obter o arquivo de simulação do circuito da figura 14
clique aqui>> ExemploCC1
