Curso Rápido Microcap6-Aula 06

Efetuando uma Analise AC - Curva de Resposta em Freqüência

Bibliografia: Circuitos em Corrente Alternada - Rômulo Oliveira Albuquerque -  Editora Érica

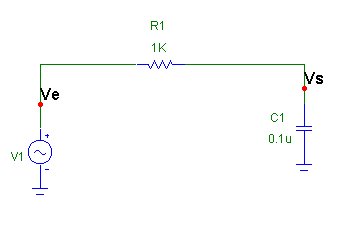

A analise AC permite levantar as curvas de resposta em freqüência  do ganho e da fase de um circuito. Para exemplificar consideremos um filtro passa baixas (FPB) construído com elementos passivos (RC).

Para efetuar a simulação  do circuito deveremos  primeiramente  efetuar alguns ajustes. Para isso vá em Analysis  Þ  AC. Deverá aparecer a janela  de configuração de limites  da figura 19. O significado de muitos desses ajustes é semelhante ao já visto na analise transiente na aula05.

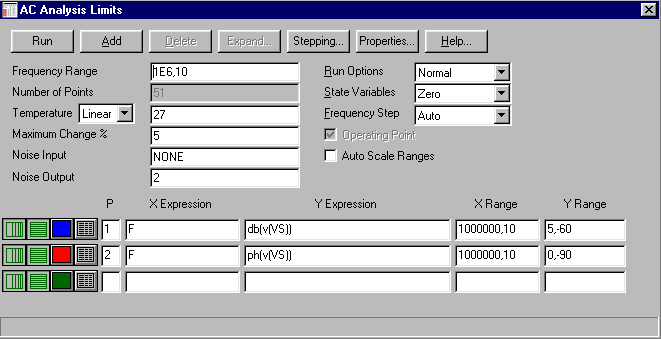

Na Fig19 temos os seguintes ajustes:

Frequency Range:   indica o intervalo  de simulação no qual serão mostrados os gráficos . O seu formato é ( f_máx , f_min).  No  exemplo  temos 1MHz,10Hz  nesse campo. Isso significa  que só teremos gráficos  no intervalo de 1MHz,10Hz

 Temperature:  Este campo especifica a temperatura na qual será efetuada a analise. O seu formato é: (  T_Máx,  T_min, Passo ).
Campo P: Especifica o numero  do gráfico . Caso todos tenham o mesmo numero, todos serão desenhados no mesmo sistema de eixos cooordenados. Caso tenham números diferentes serão gráficos diferentes ( como no exemplo ).
X Expression: Aqui deve ser especificada qual a variável  do eixo X , no exemplo freqüência ( F).

Y Expression: Aqui deve ser especificada qual a variável  do eixo Y , no exemplo  ganho em dB , da saída (Vs) em relação à entrada ( Ve) para  o gráfico 1 e  fase da saída em relação à entrada   para o gráfico 2.

X Range :  aqui deve ser especificada  a faixa de valores de X para a qual desejamos que apareça o gráfico. É recomendável  que essa faixa seja a mesma de Time Range ( não obrigatório ). experimente mudar  esses limites e ver o resultado.

Y Range :  aqui deve ser especificada  a faixa de valores de Y para a qual desejamos que apareça o gráfico. É recomendável  que essa faixa  tenha valores adequados de forma  que a forma de onda  não apareça muito pequena nem ultrapasse os limites.

 Obtenção das Curvas de Resposta  do Ganho e da Fase

Para executar a simulação , clique no botão Run.  Após a execução da simulação aparecerão os gráficos

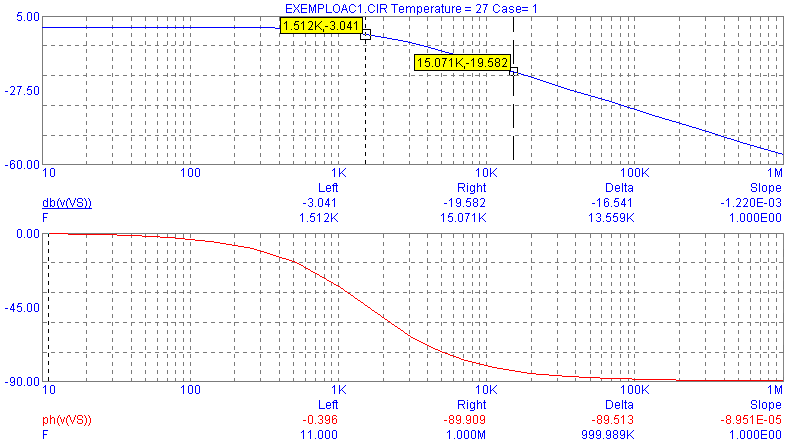

Fig20: Curvas de resposta em freqüência do ganho e da fase  do circuito da figura18

Para obter o arquivo de simulação do circuito da figura15 clique aqui >>>EXEMPLOAC1
Obs: O uso dos cursores e a configuração dos gráficos será mostrada  nas  seguintes
