Curso Rápido Microcap6-Aula 08

Varredura de Parâmetros - Analise Transiente

Bibliografia: Circuitos em Corrente Alternada - Rômulo Oliveira Albuquerque -  Editora Érica

A varredura( stepping) de parâmetro é usada quando desejamos analisar o comportamento do circuito quando um ou mais parâmetros ( por exemplo o beta de um transistor ) variam entre dois limites.Pode ser aplicada nas analises Transiente, AC e DC .
Vamos começar mostrando um exemplo na analise transiente.Seja o circuito RC da figura23.

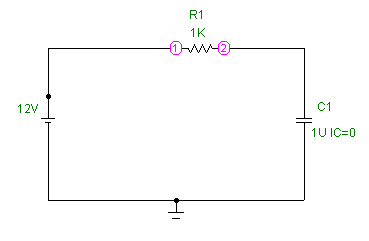

Figura23: Circuito RC - Carga do capacitor

Para efetuarmos uma analise transiente e podermos ver a carga  no capacitor, devemos  impor  condição inicial igual a zero (IC=0) na janela de configuração do componente Capacitor, figura24.

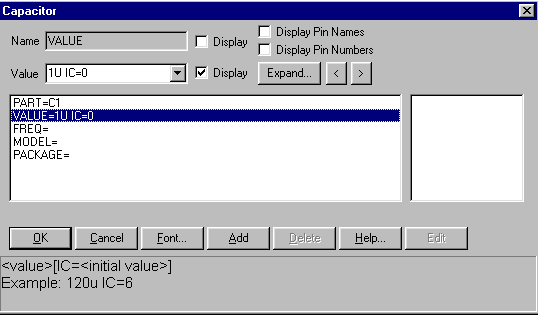

Figura24: Janela de configuração do capacitor  impondo condição inicial  igual a zero (IC=0)

Como a constante de tempo é 1ms. então  um tempo de 10ms é suficiente para ver a carga completa do mesmo.A seguir a janela de configuração Transient Analysis Limits .

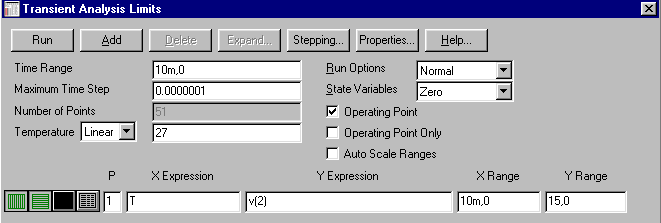

Figura25:  janela de configuração de limites da analise transiente.

A seguir o resultado da simulação.

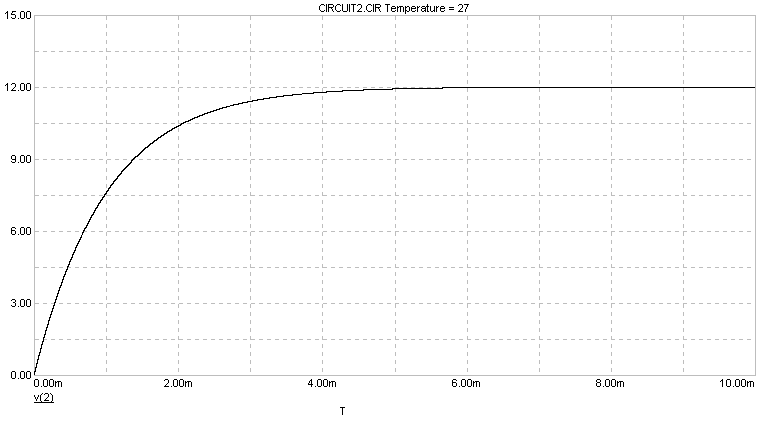

Figura26: Resultado da simulação , mostrando a carga do capacitor.

E se quisermos saber o que acontece se  o valor do capacitor mudar? Por exemplo ver as formas de onda para dois valores de capacitância C=1uF e C=0,4uF. Então deve ser feita uma varredura de parâmetros. Para isso , na janela  da figura25 clicando em Stepping , aparecerá a janela da figura27 ( Stepping )

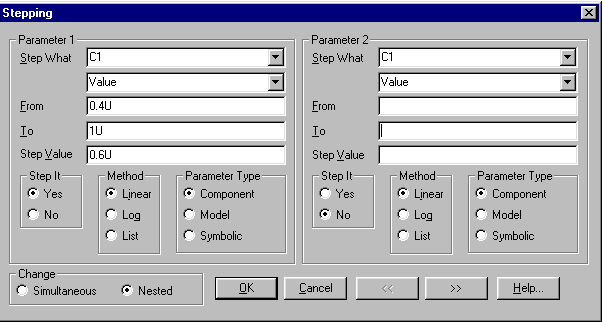

Figura27: Janela de configuração de varredura ( Stepping ) de parâmetros

Observe que em  Step What ( variar o que )  escolhemos  C1 , com uma varredura começando em 0,4uF indo até 1uF com passo de 0,6uF( portanto a analise será feita para dois valores somente ).Caso desejássemos variar o valor de R1 , então deveríamos clicando na seta  de seleção à direita escolher R1 e  especificar os seus limites.
A seguir na figura28 o resultado.

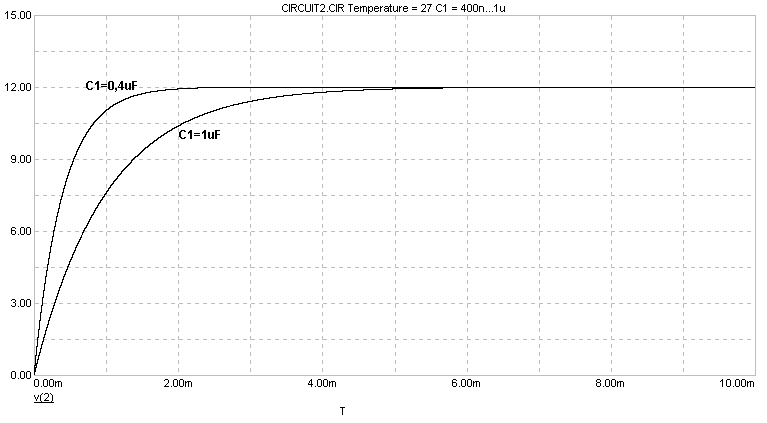

Figura28: Resultado da simulação com varredura de parâmetro do circuito da figura23
