Curso Rápido Microcap6-Aula 09

Bibliografia: Circuitos em Corrente Alternada - Rômulo Oliveira Albuquerque -  Editora Érica

Varredura de Parâmetros - Analise AC

A  analise AC  é usada para levantar a curva de resposta em freqüência de um circuito como visto na aula6.Consideremos o mesmo circuito da aula 6, analisemos o que acontece com a curva de resposta em freqüência se o valor do capacitor mudar entre dois limites.

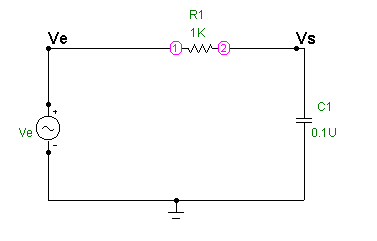

Figura29: Circuito para varredura de parâmetros AC

Na figura 30 temos os ajustes da janela AC Analysis Limits , que são semelhantes aos vistos na aula6.

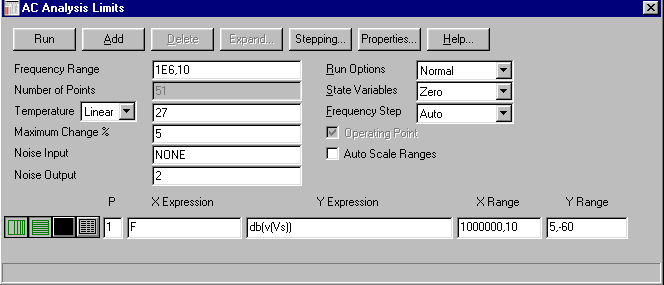

Figura30:  Janela de limites da analise AC configurada.

Vamos considerar dois valores para C1  0,01uF e 0,1uF  para efetuar a varredura de parâmetros.
Indo em Analysis >>>AC>>> Stepping  configuramos a janela como na figura31.

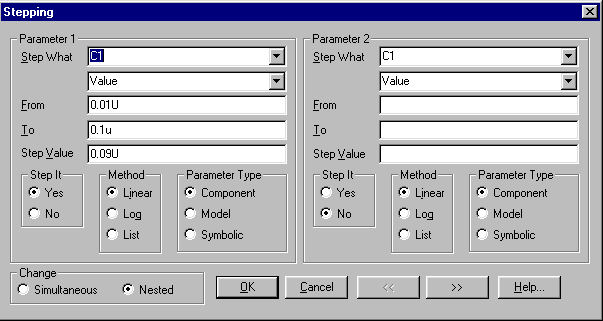

Figura31: Janela de configuração da varredura de parâmetros.

A seguir os resultados .

.

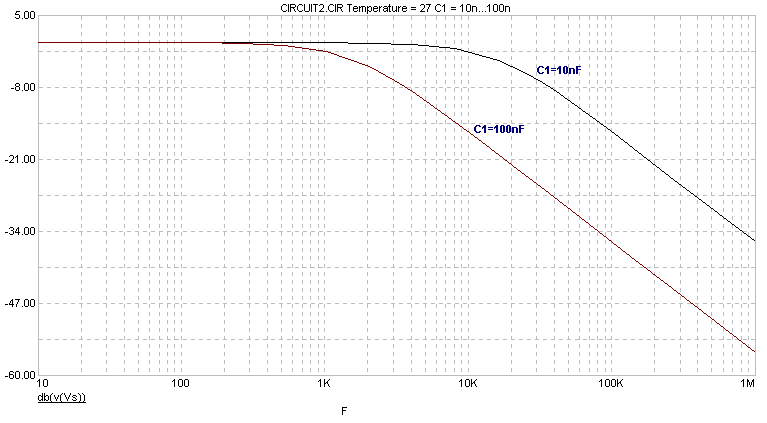

Figura32: Curva de resposta em freqüência  do circuito da figura29 para dois valores de capacitância.
